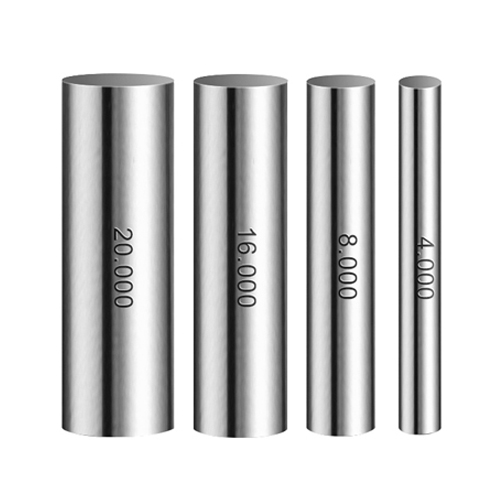

पिन गेजयांत्रिक और इलेक्ट्रॉनिक प्रसंस्करण में एपर्चर, होल रिक्ति और आंतरिक थ्रेड व्यास को मापने के लिए उपयुक्त हैं, और विशेष रूप से झुकने वाले नाली की चौड़ाई और मोल्ड आयामों को मापने के लिए उपयुक्त हैं। जब हमें पिन गेज का उपयोग करने की आवश्यकता होती है, तो हमें उन्हें कैसे संचालित करना चाहिए?
चरण 1: पिन गेज को बाहर निकालें और जांचें कि क्या पिन गेज बॉक्स बरकरार है और क्या पिन गेज की संख्या पूरी हो गई है।
चरण 2: पिन गेज की बाहरी सतह पर जंग और दाग हैं या नहीं, यह जांचने के लिए बेतरतीब ढंग से कई पिन गेज का चयन करें। यदि जंग और दाग हैं, तो उपयोग से पहले उन्हें साफ करें। जंग को हटाने के लिए, आपको एक विशेष जंग रिमूवर का उपयोग करने की आवश्यकता है, और इसे साफ करने के लिए मजबूर न करें।
चरण 3: मापा जाने वाले ऑब्जेक्ट का पता लगाएं, नेत्रहीन रूप से मापा जाने वाले एपर्चर के आकार को मापें, और पिन गेज बॉक्स से निकटतम एक का चयन करें। यदि यह गलत है, तो इसे कई बार आज़माएं।
चरण 4: चयन करने के बादप्रमापी पिन, पिन गेज को मापा जाने के लिए छेद में लंबवत रूप से डालें। पिन गेज गुरुत्वाकर्षण से नीचे गिरने दें। यदि यह छेद में प्रवेश कर सकता है, तो इसका मतलब है कि इस छेद के लिए अभी भी जगह है, और हम एक बड़ा पिन गेज चुन सकते हैं।
चरण 5। पिछले चरण से जारी रखें। इस बार हम थोड़ा बड़ा पिन गेज चुन सकते हैं। छेद में पिन गेज डालने के लिए उसी विधि का उपयोग करें। यदि अभी भी मार्जिन है, तो हम इस ऑपरेशन चरण को दोहरा सकते हैं और बड़े आकार का पिन गेज चुन सकते हैं।
चरण 6। जब पिन गेज हम चुनते हैं तो अब स्वतंत्र रूप से नहीं गिर सकते हैं, इसका मतलब है कि छेद व्यास पिन गेज विनिर्देश से छोटा है। छेद व्यास का आकार, 0.002 मिमी की सहिष्णुता के साथ सम्मिलित और दुर्गम के बीच दर्ज किया जा सकता है।
चरण 7। माप पूरा होने के बाद, धीरे से पोंछेंप्रमापी पिनऔर जंग को रोकने के लिए तेल लागू करें। पिन गेज को बॉक्स में रखें, बॉक्स को लॉक करें, और इसे एक शांत और सूखी जगह पर रखें।
