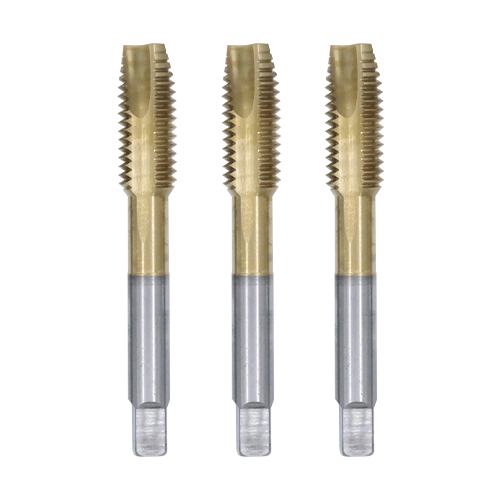

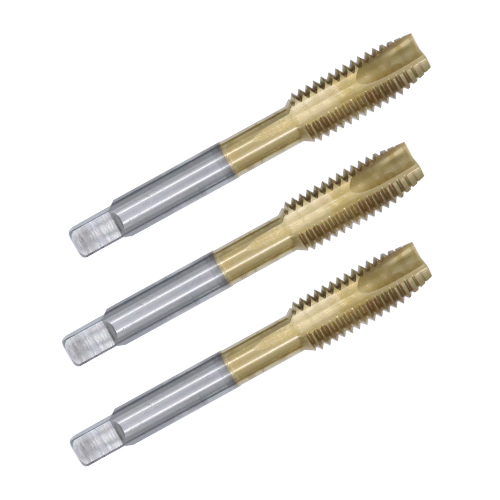

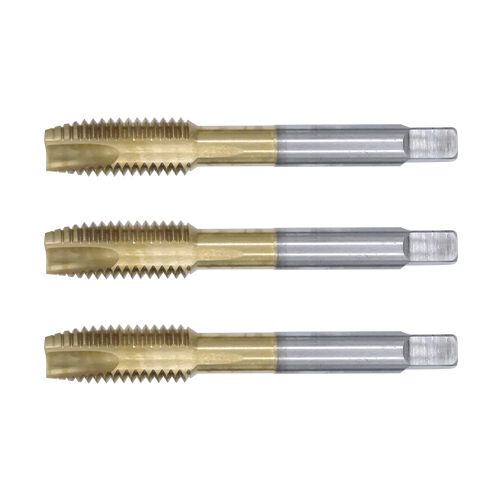

टाइटेनियम-प्लेटेड सर्पिल पॉइंट टैप उच्च गुणवत्ता वाले उत्पादों में से एक हैं जो ZXGLW निर्माता आपको प्रदान कर सकते हैं। वे मुख्य रूप से विभिन्न स्टेनलेस स्टील उत्पादों के प्रसंस्करण और विनिर्माण के लिए उपयुक्त हैं, औद्योगिक प्रसंस्करण की जरूरतों को पूरा करते हैं और विभिन्न मशीन टूल्स पर लागू किए जा सकते हैं। हम गुणवत्ता नियंत्रण पर जोर देते हैं, अग्रणी और नवोन्वेषी रहे हैं, और कई घरेलू और विदेशी ग्राहकों द्वारा मान्यता प्राप्त है। भविष्य में भी हम उत्पादन और अनुसंधान एवं विकास पर जोर देते रहेंगे।
1: टाइटेनियम-प्लेटेड सर्पिल पॉइंट टैप व्यापक रूप से विभिन्न स्टेनलेस स्टील उत्पादों के प्रसंस्करण और निर्माण में उपयोग किए जाते हैं और एक कुशल प्रसंस्करण उपकरण हैं। उत्पाद की गुणवत्ता अच्छी है और यह विभिन्न कार्य परिस्थितियों का सामना कर सकता है।
2: पूर्ण विनिर्देश, विभिन्न प्रसंस्करण आवश्यकताओं के लिए उपयुक्त विकल्प पाए जा सकते हैं।
3: स्टेनलेस स्टील की विशेषताओं, मजबूत स्थायित्व और उच्च दक्षता के लिए अनुकूलित
4: अनुशंसित मशीनें: ड्रिलिंग मशीन, टैपिंग मशीन, स्वचालित मिलिंग मशीन, सीएनसी मशीन टूल, सीएनसी बेंच ड्रिल, साधारण मशीन ड्रिल
कोटिंग: टीआईसीएन कोटिंग
सामग्री: एचएसएसई
आकार सीमा: टाइटेनियम-प्लेटेड सर्पिल पॉइंट नल विभिन्न छेद व्यास के अनुरूप विभिन्न आकारों में उपलब्ध हैं। इन्हें आपकी व्यक्तिगत आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है।
|
उत्पाद विशेष विवरण |
आवाज़ का उतार-चढ़ाव |
ब्लेड लंबाई |
सँभालना व्यास |
कुल लंबाई |
उत्पाद सिर |
ड्रिलिंग व्यास |
|
M2x0.4 |
0.4 |
11 मिमी |
3 मिमी |
43 मिमी |
नोकदार चीज़ |
1.6 मिमी |
|
एम2.5x0.45 |
0.45 |
12 मिमी |
3 मिमी |
46 मिमी |
नोकदार चीज़ |
2.0 मिमी |
|
M3x0.5 |
0.5 |
13 मिमी |
4 मिमी |
49 मिमी |
नोकदार चीज़ |
2.5 मिमी |
|
M4x0.7 |
0.7 |
15 मिमी |
5 मिमी |
55 मिमी |
नोकदार चीज़ |
3.3 मिमी |
|
M5x0.8 |
0.8 |
19 मिमी |
5.5 मिमी |
62 मिमी |
नोकदार चीज़ |
4.2 मिमी |
|
M6x1.0 |
1.0 |
22 मिमी |
6 मिमी |
67 मिमी |
नोकदार चीज़ |
5 मिमी |
|
M8x1.25 |
1.25 |
22 मिमी |
6.3 मिमी |
71 मिमी |
समतल सिर |
6.8 मिमी |
|
एम10x4.5 |
1.5 |
24 मिमी |
7 मिमी |
74 मिमी |
समतल सिर |
8.5 मिमी |
|
एम12x1.75 |
1.75 |
32 मिमी |
8.5 मिमी |
83 मिमी |
समतल सिर |
10.3 मिमी |
|
एम14x2.0 |
2.0 |
30 मिमी |
11.2 मिमी |
95 मिमी |
समतल सिर |
12 मिमी |
|
एम16x2.0 |
2.0 |
33 मिमी |
12.3 मिमी |
102 मिमी |
समतल सिर |
14 मिमी |
|
एम18x2.5 |
2.5 |
38 मिमी |
14 मिमी |
112 मिमी |
समतल सिर |
15.5 मिमी |
|
एम20x2.5 |
2.5 |
40 मिमी |
14 मिमी |
112 मिमी |
समतल सिर |
17.5 मिमी |
|
M24x3.0 |
3.0 |
38 मिमी |
18 मिमी |
130 मिमी |
समतल सिर |
21 मिमी |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
नोट: सभी आयाम हाथ से मापे गए हैं और थोड़ा भिन्न हो सकते हैं; इसलिए, सटीक माप के लिए वास्तविक उत्पाद से परामर्श लिया जाना चाहिए। मानक उथले छेदों के लिए, हम निर्दिष्ट निचले छेद आकार का उपयोग करने का सुझाव देते हैं।
हालाँकि, गहरे छिद्रों (2.5डी और 4डी या इससे अधिक के बीच) के लिए, निचले छेद के व्यास को 1.2 और 1.4 के बीच कारक द्वारा बढ़ाया जाना चाहिए।
सावधान रहें: टाइटेनियम चढ़ाना मशीन में नल की महत्वपूर्ण कठोरता को देखते हुए, मैन्युअल रूप से या इलेक्ट्रिक ड्रिल के साथ थ्रेडिंग संचालन में संलग्न होने की अनुशंसा नहीं की जाती है।
