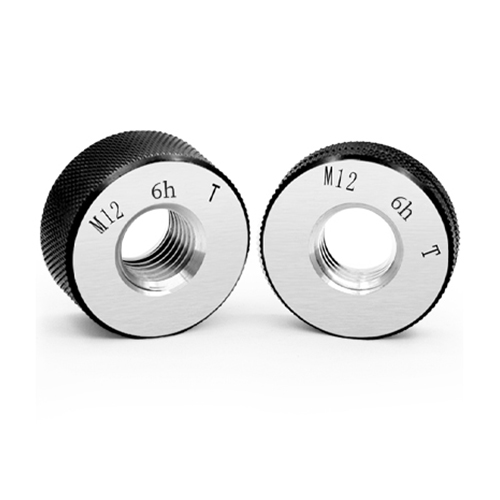

धागे की अंगूठी गेज, एक सटीक "गेज" के रूप में, मुख्य रूप से मानक बाहरी थ्रेड्स के औसत व्यास का पता लगाने के लिए उपयोग किया जाता है। यह आमतौर पर दो के एक सेट में आता है, एक गेज के माध्यम से है और दूसरा एक स्टॉप गेज है। इन दो रिंग गेज के आंतरिक थ्रेड्स के औसत व्यास को अधिकतम सीमा आकार और मानक थ्रेड माध्य व्यास के न्यूनतम सीमा आकार के अनुसार ठीक से निर्मित किया जाता है, जो उनके उच्च-सटीक माप प्रदर्शन को सुनिश्चित करता है। दिखने में, थ्रू गेज के एक छोर को आमतौर पर स्टॉप गेज से अधिक लंबा करने के लिए डिज़ाइन किया गया है।
के बाहरी धागों का निरीक्षण करते समयधागे की अंगूठी गेज, दो रिंग गेज को अलग से पेंच करने का प्रयास करें। पेंच के आदेश के लिए कोई विशेष आवश्यकता नहीं है। निम्नलिखित घटनाओं के अनुसार न्यायाधीश:
यदि गेज के माध्यम से खराब नहीं किया जा सकता है, तो इसका मतलब है कि धागे का औसत व्यास बहुत बड़ा है और उत्पाद अयोग्य है।
यदि स्टॉप गेज को सुचारू रूप से खराब किया जा सकता है, तो इसका मतलब है कि थ्रेड का औसत व्यास बहुत छोटा है और उत्पाद भी अयोग्य है।
जब थ्रू के माध्यम से गेज को आसानी से धागे की किसी भी स्थिति में घुमाया जा सकता है, और स्टॉप गेज एक से तीन मोड़ में खराब होने के बाद घूमना जारी नहीं रख सकता है (कभी -कभी इसे एक या दो में अधिक मोड़ों में खराब किया जा सकता है, लेकिन थ्रेड हेड रिंग गेज के अंतिम चेहरे से अधिक नहीं होता है), इसका मतलब है कि बाहरी धागे का परीक्षण "टोलरेंस ज़ोन के भीतर होता है"।
औद्योगिक उत्पाद खरीद और निरीक्षण के क्षेत्र में,धागे की अंगूठी गेजऔर स्टॉप गेज प्रमुख मापने वाले उपकरण हैं, और उनके सही संचालन और रखरखाव महत्वपूर्ण हैं। थ्रेड रिंग गेज के लिए, पहले यह सुनिश्चित करने के लिए वास्तविक आवश्यकताओं के अनुसार उपयुक्त विनिर्देशों का चयन करें कि माप का आधार सटीक है। ऑपरेशन के दौरान, सुनिश्चित करें कि थ्रेड की सतह साफ है और अत्यधिक बल के कारण होने वाली त्रुटियों से बचने के लिए माप के दौरान बल मध्यम है। वर्कपीस का निरीक्षण करते समय, बल के साथ थ्रेड गेज को मोड़ें न करें। इसे स्वाभाविक रूप से और सुचारू रूप से घुमाने के लिए तीन उंगलियों का उपयोग करें और इसे रोकें। वर्कपीस के अंतिम सर्कल से वापस लेने पर थ्रेड गेज को स्वाभाविक रूप से वापस ले जाना चाहिए। बल के साथ थ्रेड गेज को बाहर न करें, अन्यथा यह उत्पाद निरीक्षण परिणाम की त्रुटि को प्रभावित करेगा और थ्रेड गेज को नुकसान पहुंचाएगा।
उपयोग के बाद, इसे समय में एंटी-रस्ट ऑयल के साथ साफ करने और लागू करने की आवश्यकता होती है और ठीक से संग्रहीत किया जाता है। स्टॉप गेज के उपयोग के लिए भी विनिर्देश चयन पर ध्यान देने की आवश्यकता होती है, माप से पहले मापने के लिए सतह को साफ करना, ऑपरेशन के दौरान समान बल और एक या दोनों हाथों के साथ स्थिर संचालन। रखरखाव के संदर्भ में, स्टॉप गेज को भी साफ करने, जंग-प्रूफ और ठीक से संग्रहीत करने की आवश्यकता है। सारांश में, संचालन प्रक्रियाओं और रखरखाव के विवरण के द्वारा कड़ाई से पालन करके, हम प्रभावी रूप से थ्रेड रिंग गेज की माप सटीकता में सुधार कर सकते हैं और गेज को रोक सकते हैं, जबकि उनकी सेवा जीवन का विस्तार करते हुए, कंपनी के गुणवत्ता नियंत्रण के लिए मजबूत समर्थन प्रदान करते हैं।
माप परिणामों की सटीकता को थ्रेड रिंग गेज के मानकीकृत उपयोग के माध्यम से गारंटी दी जा सकती है। उपयोगकर्ताओं को ऑपरेटिंग विनिर्देशों के अनुसार सही ऑपरेशन प्रक्रिया सुनिश्चित करनी चाहिए और साधन के रखरखाव और रखरखाव के लिए जिम्मेदार होना चाहिए।
