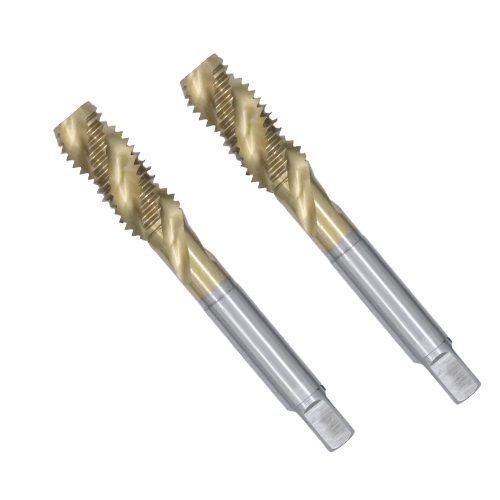

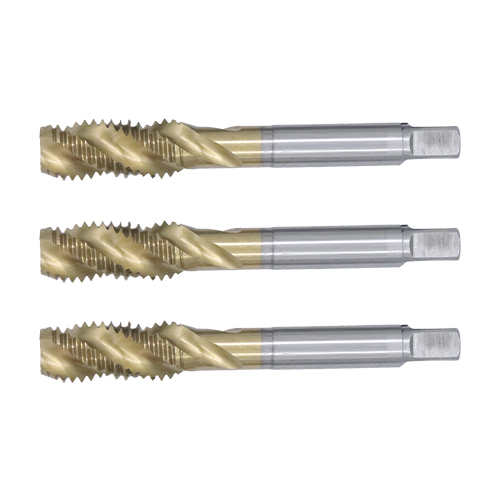

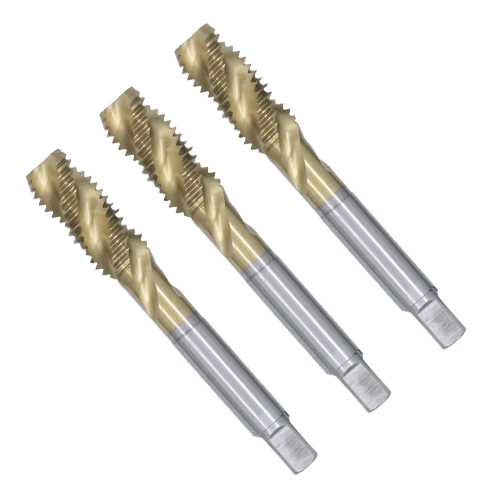

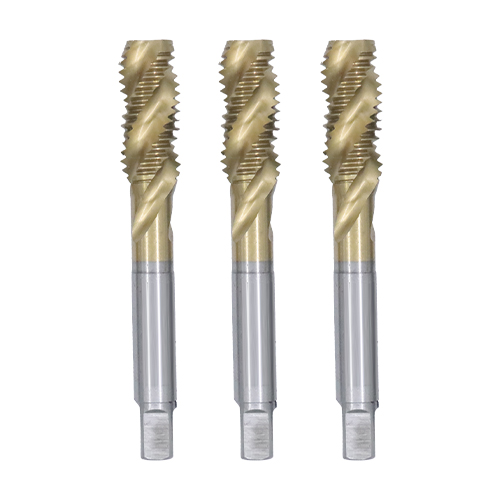

ZXGLW फैक्ट्री द्वारा निर्मित टाइटेनियम-प्लेटेड सर्पिल नल विशेष रूप से स्टेनलेस स्टील सामग्री के लिए डिज़ाइन किए गए हैं और स्टेनलेस स्टील वर्कपीस पर उच्च परिशुद्धता और उच्च गुणवत्ता वाले धागे को कुशलतापूर्वक संसाधित कर सकते हैं। हम आपको प्रतिस्पर्धी मूल्य पर उत्पाद प्रदान कर सकते हैं, यदि आपकी कोई रुचि है, तो कृपया बेझिझक हमसे संपर्क करें!
टाइटेनियम-प्लेटेड सर्पिल नल का उपयोग आमतौर पर ब्लाइंड होल को टैप करने के लिए किया जाता है ताकि यह सुनिश्चित किया जा सके कि प्रसंस्करण के दौरान चिप्स को आसानी से ऊपर की ओर निकाला जा सके, प्रभावी ढंग से रुकावट से बचा जा सके और प्रसंस्करण की निरंतरता और स्थिरता सुनिश्चित की जा सके।
1. टाइटेनियम-प्लेटेड सर्पिल नल व्यापक रूप से स्थिर और विश्वसनीय विभिन्न स्टेनलेस स्टील उत्पादों के प्रसंस्करण और निर्माण में उपयोग किए जाते हैं। सख्त गुणवत्ता नियंत्रण यह सुनिश्चित करता है कि उत्पाद विभिन्न कामकाजी परिस्थितियों में स्थिर रूप से कार्य कर सके।
2. पूर्ण विनिर्देश धागे के आकार के लिए विभिन्न ग्राहकों की प्रसंस्करण आवश्यकताओं को पूरा कर सकते हैं।
3. मजबूत लक्ष्यीकरण. स्टेनलेस स्टील की विशेषताओं के लिए अनुकूलित, नल टिकाऊ होते हैं और प्रतिस्थापन की आवृत्ति को कम करते हैं।
4. अनुशंसित मशीनें: ड्रिलिंग मशीन, टैपिंग मशीन, स्वचालित मिलिंग मशीन, सीएनसी मशीन टूल, सीएनसी बेंच ड्रिल, साधारण मशीन ड्रिल।
कोटिंग: टीआईसीएन कोटिंग
सामग्री: एचएसएसई
आकार सीमा: ये नल विभिन्न छेद व्यास के अनुरूप विभिन्न आकारों में उपलब्ध हैं।
|
उत्पाद विशेष विवरण |
आवाज़ का उतार-चढ़ाव |
ब्लेड लंबाई |
सँभालना व्यास |
कुल लंबाई |
उत्पाद सिर |
ड्रिलिंग व्यास |
|
M2x0.4 |
0.4 |
11 मिमी |
3 मिमी |
43 मिमी |
नोकदार चीज़ |
1.6 मिमी |
|
एम2.5x0.45 |
0.45 |
12 मिमी |
3 मिमी |
46 मिमी |
नोकदार चीज़ |
2.0 मिमी |
|
M3x0.5 |
0.5 |
13 मिमी |
4 मिमी |
49 मिमी |
नोकदार चीज़ |
2.5 मिमी |
|
M4x0.7 |
0.7 |
15 मिमी |
5 मिमी |
55 मिमी |
नोकदार चीज़ |
3.3 मिमी |
|
M5x0.8 |
0.8 |
19 मिमी |
5.5 मिमी |
62 मिमी |
नोकदार चीज़ |
4.2 मिमी |
|
M6x1.0 |
1.0 |
22 मिमी |
6 मिमी |
67 मिमी |
नोकदार चीज़ |
5 मिमी |
|
M8x1.25 |
1.25 |
22 मिमी |
6.3 मिमी |
71 मिमी |
समतल सिर |
6.8 मिमी |
|
एम10x1.5 |
1.5 |
24 मिमी |
7 मिमी |
74 मिमी |
समतल सिर |
8.5 मिमी |
|
एम12x1.75 |
1.75 |
32 मिमी |
8.5 मिमी |
83 मिमी |
समतल सिर |
10.3 मिमी |
|
एम14x2.0 |
2.0 |
30 मिमी |
11.2 मिमी |
95 मिमी |
समतल सिर |
12 मिमी |
|
एम16x2.0 |
2.0 |
33 मिमी |
12.3 मिमी |
102 मिमी |
समतल सिर |
14 मिमी |
|
एम18x2.5 |
2.5 |
38 मिमी |
14 मिमी |
112 मिमी |
समतल सिर |
15.5 मिमी |
|
एम20x2.5 |
2.5 |
40 मिमी |
14 मिमी |
112 मिमी |
समतल सिर |
17.5 मिमी |
|
M24x3.0 |
3.0 |
38 मिमी |
18 मिमी |
130 मिमी |
समतल सिर |
21 मिमी |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
नोट: सभी आयाम मैन्युअल रूप से मापे गए हैं और उनमें त्रुटियां हैं। कृपया वास्तविक उत्पाद देखें। अनुशंसित निचले छेद का आकार सामान्य उथला छेद है। यदि यह एक गहरा छेद (2.5डी-4डी या ऊपर) है, तो नीचे के छेद का व्यास तदनुसार 1.2-1.4 गुना बढ़ाया जाना चाहिए।
सावधान रहें: टाइटेनियम चढ़ाना मशीन में उपयोग किए जाने वाले नल की उच्च कठोरता के कारण, टैपिंग के लिए इसे मैन्युअल रूप से या इलेक्ट्रिक ड्रिल के साथ उपयोग करने की अनुशंसा नहीं की जाती है।
